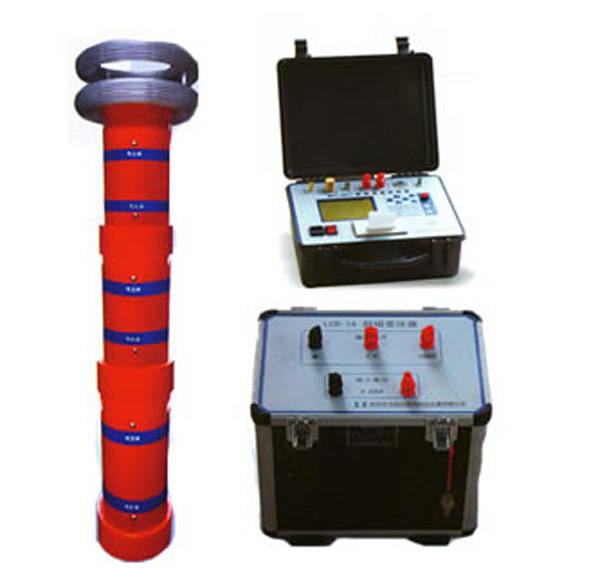

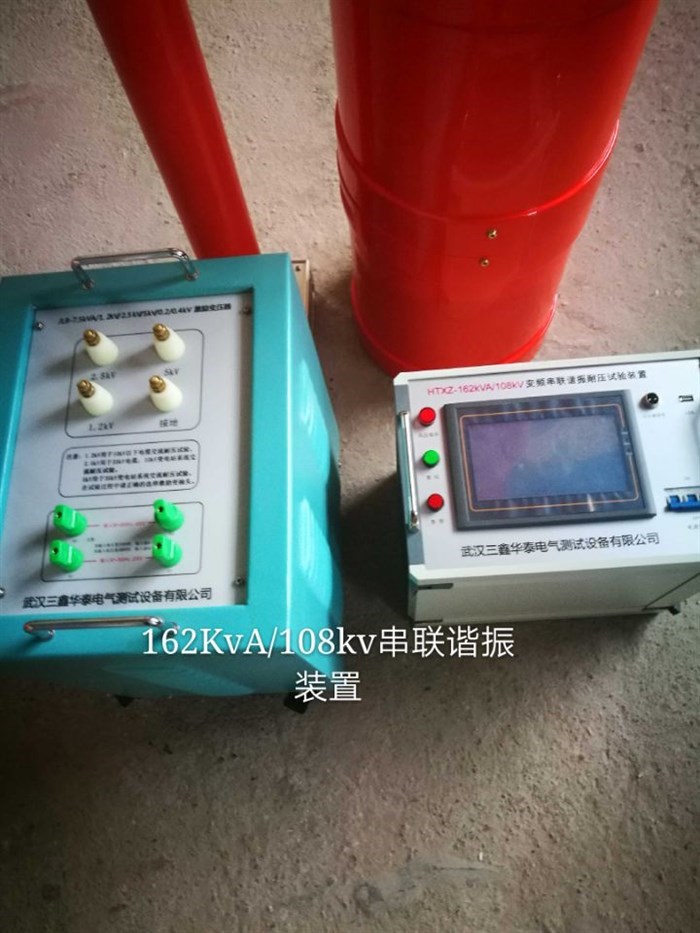

GIS、SF6开关及高压电缆耐压实验系统

变频谐振高压试验装置明书.rar

功能特点

●GIS、SF6开关及高压电缆耐压试验系统针对GIS试验电压等级高，试验电流小的特点而设计，适合用于GIS及SF6开关的交流耐压试验的要求，

●适合现场短的高压电缆的交流耐压试验的要求

●产品体积小、重量轻，所需要的试验容量要求低。
●可以兼顾现场高压电缆的交流耐压试验，对于长的高压电缆，我们可以按用户定做。

主要技术参数：

●额定输出电压：0～800kV（AC有效值）及其以下；
  ●输出功率：30～300Hz；
  ●谐振电压波形：纯正弦波，波形畸变率<1.0%；
  ●大试验容量：6400kVA及以下
  ●工作制：满功率输出下，一次连续工作时间15分钟；
  ●品质因数：30～80；
  ●频率调节灵敏度：0.1Hz，不稳定度<0.05%
  ●工作电源：380V±15%/50Hz±5%

●参数配置：

● YDX-110/220-220变频谐振升压装置
    适用范围：110kVGIS≤15个隔断
                 110kV电缆≤550M（400平方毫米）
                 35kV电缆≤1.8kM（300平方毫米）
    控制源：10kW
    电抗器：普通型55kV/1A四台，便携型37kV/1A六台

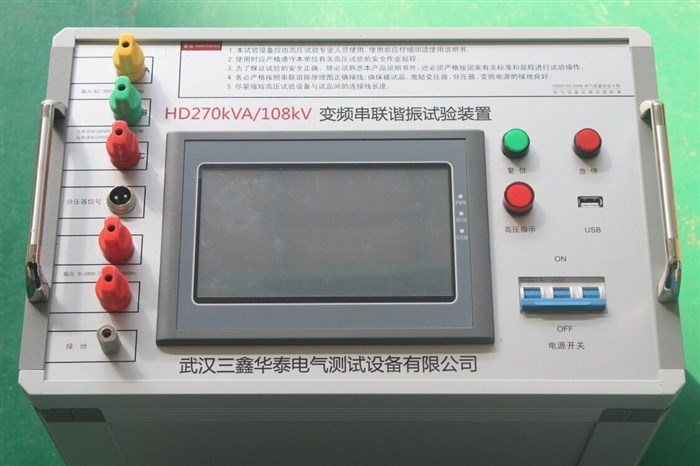

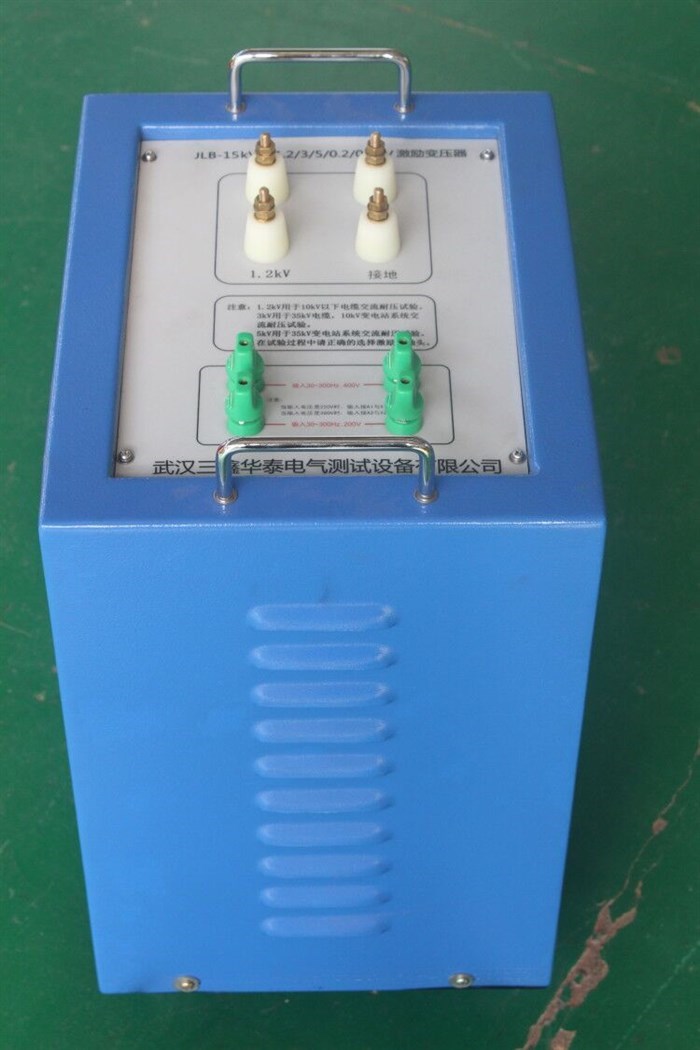

    励磁器：8kVA
    分压器：220kV

  ● YDX-110/220-150变频谐振升压装置
    适用范围：110kVGIS≤12个隔断
                 110kV电缆≤400M（400平方毫米）
                 35kV电缆≤1.3kM（300平方毫米）
    控制源：10kW
    电抗器：55kV/0.7A四台
    励磁器：8kVA
    分压器：250kV

  ●YDX-110/-770变频谐振升压装置
    适用范围：110kV电缆≤2kM（1500平方毫米）
    控制源：20kW
    电抗器：110kV/3.5A两台
    励磁器：20kVA
    分压器：110kV

●YDX-180/-2160变频谐振升压装置
   适用范围：220kV电缆≤2kM（1200平方毫米）
   控制源：50kW
   电抗器：180kV/3A四台
   励磁器：50kVA
   分压器：200kV

GIS、SF6开关及高压电缆耐压实验系统
