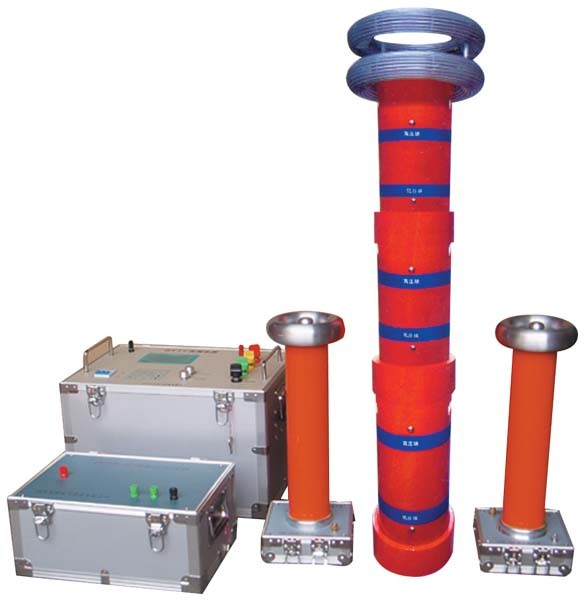

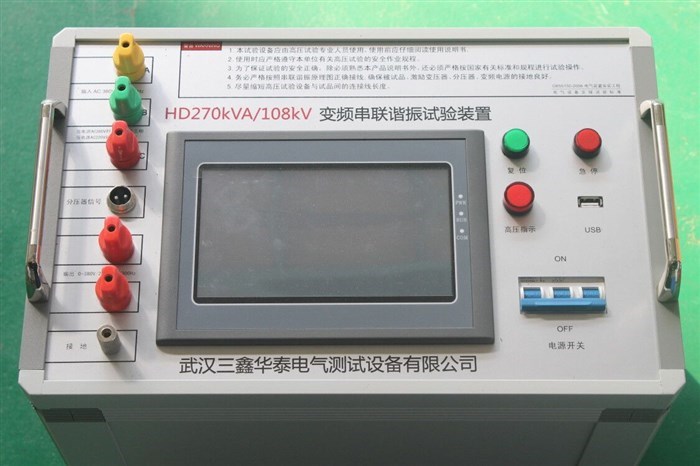

便携式电缆耐压试验系统

变频谐振高压试验装置明书.rar
功能特点


    ●便携式电缆耐压试验系统适合35kV及以下电压等级的电缆使用,数量多,实验工作量大,所以此类耐压试验装置应该体积小,重量轻。
●本系统中,要求单个人能现场搬动的部件重量不超过30kg,要求两人年能现场搬动的部件不超过60kg,适合现场搬动
●电源大多采用220V单相电源,方便现场取电,

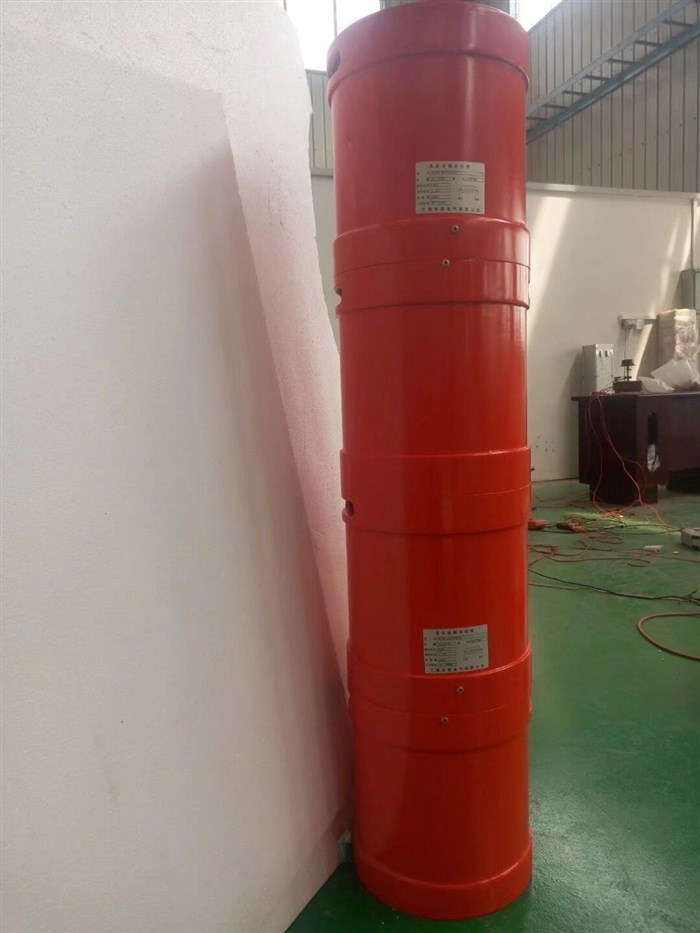

●电抗器部分采用干式环氧浇注,
●适合各类电缆的要求。

主要技术参数:

 ●额定输出电压:0~54kV(AC有效值)及其以下:
 ●输出功率:30~300Hz;
 ●谐振电压波形:纯正弦波,波形畸变率<1.0%
 ●大试验容量:324kVA及以下
 ●工作制:满功率输出下,一次连续工作时间30分钟;
 ●品质因数:30~80;
 ●频率调节灵敏度:0.1Hz,不稳定度<0.05%
 ●工作电源:220V±15%/50Hz±5%


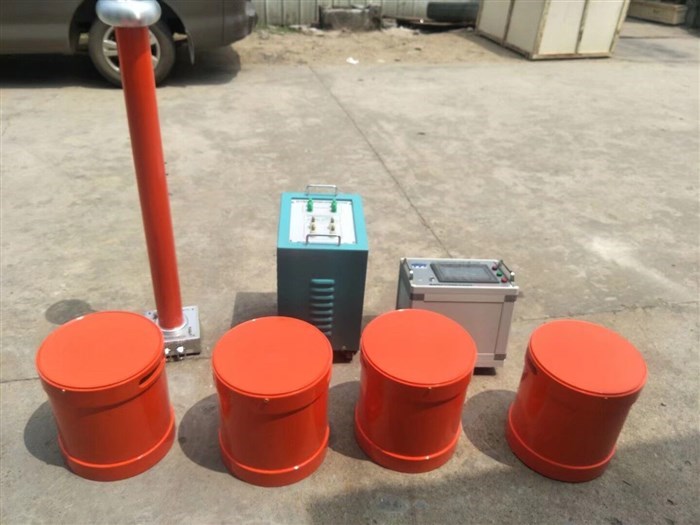

参数配置:

 ●YDX-18-54变频谐振升压系统
    适用范围:10kV电缆≤2.2kM(300平方毫米)18kV3A
    控制源:2.5kW
    电抗器:18kV/1A一台,18kV/2A一台
    励磁器:3kVA(1000V/3A)
    分压器:20kV
    电容器:0.07uF/20kV
 ●YDX -18/54-54变频谐振升压系统
    适用范围:10kV电缆≤2.2kM(300平方毫米)18kV3A
                 35kV电缆≤500M(300平方毫米)54kV1A
    控制源:2.5kW
    电抗器:18kV/1A三台
    励磁器:3kVA(1000V/3A,3000V/1A)
    分压器:60kV
    电容器:0.023uF/60kV
 ●YDX -18/54-108变频谐振升压系统
    适用范围:10kV电缆≤4.5kM(300平方毫米)18kV6A
                 35kV电缆≤1000M(300平方毫米)54kV2A
    控制源:6kW
    电抗器:18kV/2A三台
    励磁器:4.2kVA(700V/6A,2100V/2A)
    分压器:60kV
    电容器:0.023uF/60kV
●YDX -18/54-162变频谐振升压系统
    适用范围:10kV电缆≤6.5kM(300平方毫米)18kV9A
                 35kV电缆≤1.5kM(300平方毫米)54kV3A
    控制源:6kW
    电抗器:18kV/1A三台,18kV/2A三台
    励磁器:6.3kVA(700V/9A,2100V/3A)
    分压器:60kV
    电容器:0.023uF/60kV
  ●5. YDX -18/54-216变频谐振升压系统
    适用范围:10kV电缆≤8.5kM(300平方毫米)18kV12A
                 35kV电缆≤2kM(300平方毫米)54kV4A
    控制源:10kW
    电抗器:18kV/2A六台
    励磁器:8.4kVA(700V/12A,2100V/4A)
    分压器:60kV
    电容器:0.023uF/60kV
 ●YDX -18/54-270变频谐振升压系统
    适用范围:10kV电缆≤10kM(300平方毫米)18kV15A
                 35kV电缆≤2.5kM(300平方毫米)54kV5A
    控制源:10kW
    电抗器:18kV/1A三台,18kV/2A六台
    励磁器:10.5kVA(700V/15A,2100V/5A)
    分压器:60kV
    电容器:0.023uF/60kV
●YDX -18/54-324变频谐振升压系统
    适用范围:10kV电缆≤12kM(300平方毫米)18kV18A
    35kV电缆≤3kM(300平方毫米)54kV6A
    控制源:13kW
    电抗器:18kV/2A九台
    励磁器:12.6kVA(700V/18A,2100V/6A)
    分压器:60kV
    电容器:0.023uF/60kV
