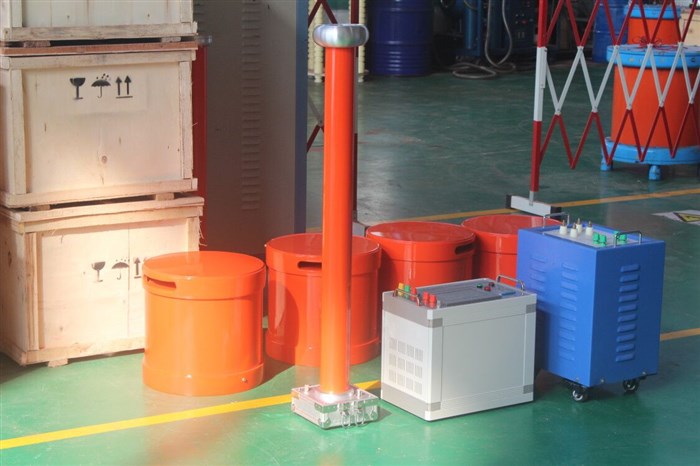

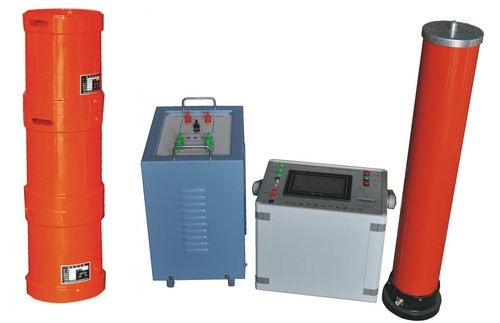

调频调感谐振升压装置

变频谐振高压试验装置明书.rar

功能特点
●谐振升压系统本身既能工作在变频状态采用改变频率的方式来调频，又能工作在工频状态采用调感的方式来调谐

●谐振升压装置控制源采用变频控制源，其输出频率为30～300Hz，

●电抗器采用积木式多节电抗体，既可以串联，又可以并联，每节电抗器电感量单独连续可调。
●特别是对发电机和变压器试验时，有时要求要在50±2Hz下进行试验，使用工频谐振很难的在工频下完全找到谐振点，采用调频调感型谐振升压装置可以先调感在50Hz下初步找到谐振点，再用调频的方式可以在50±2Hz条件下准确找到谐振点，这样Q值大大提高，设备体积和重量大大减少，所需电源容量也大大减少，适合现场使用。

主要技术参数：

●额定输出电压：0～1000kV（AC有效值）及其以下；
●输出频率：30～300Hz；
●谐振电压波形：纯正弦波，波形畸变率<1.0%
●大试验容量：300kVA及其以下；
●工作制：满功率输出下，一次连续工作时间30分钟；
●品质因数：30～80；
● 频率调节灵敏度：0.1Hz，不稳定度<0.05%
●工作电源：380V±15%/50Hz±5%
●环境温度：<40°C
●环境湿度：<90%

参数配置：

●系统名称 YDX-100-75调频调感谐振升压装置

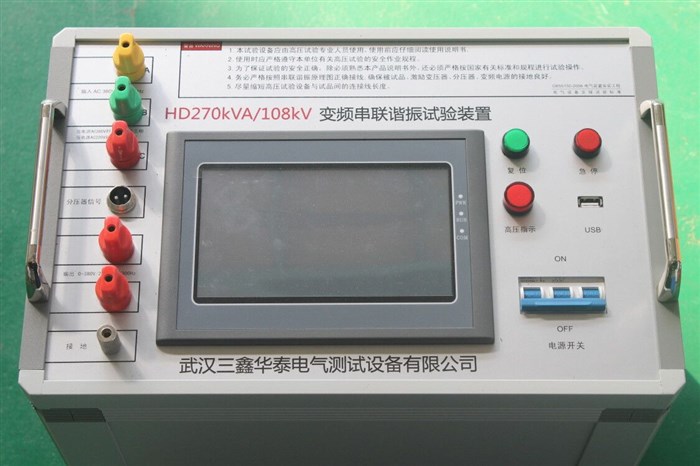

控制电源 6kW

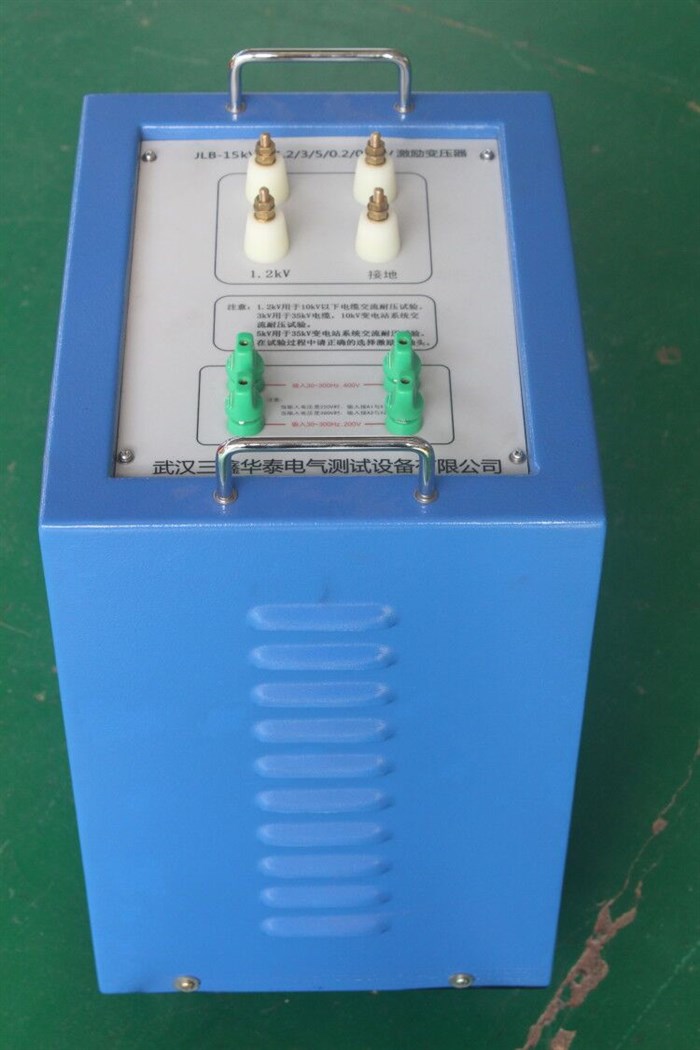

激励变 5kV/0.75A

电抗器（可调）36kV/0.75A（160H～1600H）
分压器   100kV 1.5级
适用范围工频条件下110kV及其以下所有中性点分级绝缘的电力变压器35kV及其以下所有电力变压器；  220kV容量不大于240MVA的所有中性点分级绝缘的电力变压器； 10kV电缆≤1000M（30立方米35kV电缆≤250M（30立方米）；

●系统名称 YDX-40-120调频调感谐振升压装置

控制电源 6kW

激励变 2kV/3A

电抗器（可调）40kV/0.75A（160H～1600H）

分压器 60kV 1.5级

适用范围工频下对地电容小于0.24uF的所有发电机

调频调感谐振升压装置
