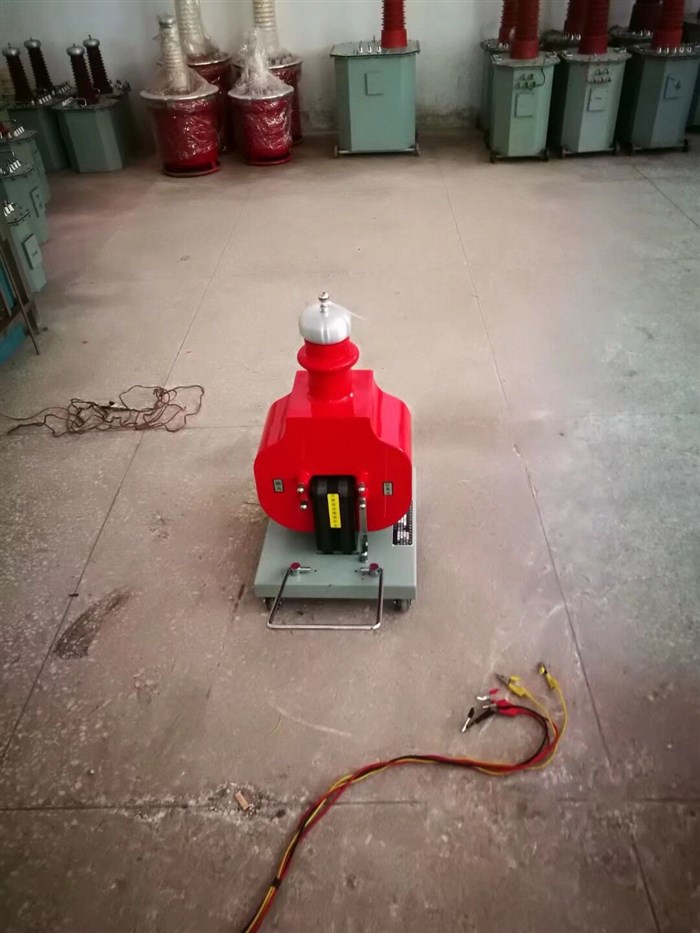

YDG系列干式高压试验变压器

YDG系列干式高压试验变压器说明书下载.rar

功能特点

●YDG干式高电压试验变压器主要用于对各种电气设备、电气元件、绝缘材料等进行绝缘强度试验，考核产品绝缘水平、发生现试品的绝缘缺陷、衡量产品的绝缘材料承受内部和外部过电压的能力。

●采用的绝缘材料和优质磁性合金材料，环氧真空浇注及CD型铁芯的新工艺制造而成。

●和同类产品油浸式变压器相比，具有防潮、耐尘、难燃、低损耗、低噪音的特性，提高了绝缘强度，能承受短路冲击电流而不致损坏设备的能力。

●体积小、重量轻、造型美观、性能稳定，现场实地操作试验携带方便等优点

主要技术参数

型    号

规    格

输入电压（V）

输出电压（kV）

容量（kVA）

输出电流（mA）

输出直流电压(KV)

大外径尺寸(mm)

重量(kg)

YDG-2/50

交    流

200

50

2

40

70

200×195×500

19

YDG-3/50

交    流

3

60

200×195×500

25

YDG-5/50

交    流

5

100

200×195×500

32

YDG-10/50

交    流

10

200

200×195×500

61

YDG-20/50

交    流

20

400

200×195×500

80

YDG（C）-3/50

交流串激

100

3

60

140

200×195×500

27

YDG（C）-6/50

交流串激

6

120

200×195×500

35

YDG系列干式高压试验变压器

友情链接

QQ咨询

电话咨询

型号	规格	输入电压（V）	输出电压（kV）	容量（kVA）	输出电流（mA）	输出直流电压(KV)	大外径尺寸(mm)	重量(kg)
YDG-2/50	交流	200	50	2	40	70	200×195×500	19
YDG-3/50	交流			3	60		200×195×500	25
YDG-5/50	交流			5	100		200×195×500	32
YDG-10/50	交流			10	200		200×195×500	61
YDG-20/50	交流			20	400		200×195×500	80
YDG（C）-3/50	交流串激		100	3	60	140	200×195×500	27
YDG（C）-6/50	交流串激		100	6	120	140	200×195×500	35
